AMD RX VEGA64顯卡怎么樣 AMD RX VEGA 64評測

來源：番茄系統家園瀏覽：時間：2022-08-09 17:54:16

今天是AMD發布新一代RADEON RXVEGA64顯卡的日子，在此之前我們先說點題外話——上周五NVIDIA發布了戒指7月30日的最新季度財報，當季營收22.3億美元，游戲GPU業務貢獻了11.9億美元，同比增長52%。對比之下，AMD前不久的Q2財報中，營收12.2億美元，但這是包括CPU、GPU、GPU及主機訂單在內的全部營收，與NVIDIA差距早已被大大拉開了。

不論是營收還是盈利，NVIDIA這幾年的日子可比AMD滋潤多了，其中很大一個原因是AMD缺少拳頭產品，處理器和顯卡兩個產品線皆是如此。好在今年AMD緩過勁來，推出了Ryzen系列高性能處理器，在顯卡市場上也陸續發布了多款VEGA64新品，現在發布的則是游戲玩家最關注的RX VEGA64游戲卡。

AMD RX VEGA64顯卡怎么樣 AMD RX VEGA64評測

RX VEGA64好事多磨，這卡從去年就開始傳即將發布，直到今天總算是走完全部過程，使得AMD時隔兩年之后再次推出高性能顯卡，填補了RX400/500系列顯卡的市場空白。除此之外，RX VEGA64顯卡還是首個面向消費級市場搭載HBM2顯存的顯卡，就如上一次AMD在Fury顯卡上首先商業化HBM顯存一樣，AMD在顯卡技術上又一次做了先行者。

等了這么長時間，RX VEGA64顯卡的最終表現如何呢？想必大家期待已久，今天我們的評測將為玩家揭開RXVEGA64系列顯卡的神秘面紗，首先來看看AMD在VEGA64架構上都做了哪些改進吧。

VEGA架構：GCN架構大改

自HD 7970顯卡首先應用GCN架構以來，AMD五年來的顯卡一直在GCN基礎上改進，到現在的RX400/500系列顯卡為止已經有四代GCN架構了，而VEGA顯卡是GCN5.0架構，而按照AMD官方說法，這也是GCN架構五年來最大的一次改進，引入了很多新技術，提高了架構效率及性能，改善了功耗。

AMD RX VEGA64顯卡怎么樣 AMD RX VEGA64評測

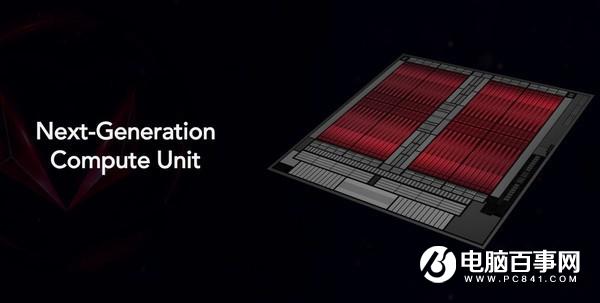

從GCN架構問世以來，AMD在該架構的設計上就保持了相似的設計，其運算單元被稱為ComputeUnit，也就是我們常說的CU單元，每組CU單元包含64個SIMD單元，比如RX480/580顯卡是36組單元，總計2304個流處理器，上代旗艦Fury系列的Fiji核心是64組CU單元，總計4096個流處理器單元，而VEGA64也是64組CU單元，流處理器單元也是40-96個，總規模沒提升，但VEGA64架構CU單元改進頗多，而且使用更先進的14nmLPP工藝制造，能效比Fiji的28nm工藝大幅提升。

具體的改架構進方面，比如現在的VEGA64CU單元支持FP16半精度運算了，雙倍于FP32單精度性能，在AI、機器學習等不需要太高精度的場合中性能可以翻倍提升。此外，VEGA64架構還大幅提升了L2緩存到4MB，幾何、像素引擎也做了全新改進，具體就不一一列舉了。
