Skyline TerraBuilder(三維地形制作軟件)

Skyline TerraBuilder是一款三維地形制作軟件，軟件除了可以制作三維的地形圖以外，還可以收集各種地形圖的數據，采用先進的Multi-Processor擴展模塊，用戶能更快的創建三維地形圖。

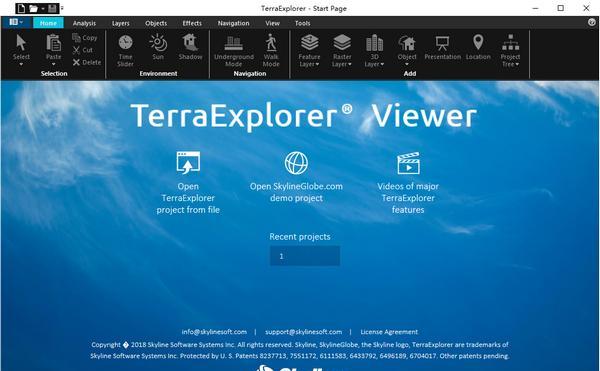

軟件截圖1

功能介紹

1、高效的海量數據庫處理能力

2、TerraBuilder6.5采用Multi-Processor擴展模塊，使用多核處理器和多臺機器在局域網分擔工作負載

3、能夠處理影像和高程本身格式的數據

4、對數據進行壓縮節省硬盤存儲空間

5、支持大多數標準源數據格式

6、插件程序支持新的源數據格式

7、TerraBuilder6.5采用64位文件指示器支持快速讀取超過TB級的數據庫

8、自動融合（鑲嵌）不同空間分辨率的源數據

9、高級的用戶界面支持自動或手動的數據集定制

10、強大的預覽選項和特性

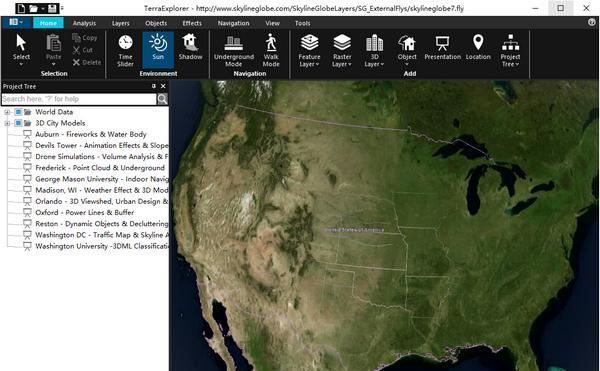

軟件截圖2

使用方法

1、創建TerraBuilder工程

（1）啟動TerraBuilder軟件，首先需要新建一個工程

（2）添加名稱和保存的路徑，可以選擇WGS84橢球坐標系統，也可以選擇平面投影坐標系統（默認是WGS84橢球）

（3）調整image和elevation的精度

（4）切換到“Min and Max Elevation”勾選“Use Min-Max range”，使用地上地下最大最小范圍

（5）確定后會出現下圖所示，這個時候就可以添加三維模型、以及其他圖片等需要的信息了

（6）右擊工程的空白區域可添加地形影像和高程（MPT是skyline獨有的三維地形數據格式，可簡單理解為 影像圖+高程=三維地形（三維底圖））

備注：如果第一次添加影像時，可能無法展示出來，這個時候可以右擊影像創建金字塔，便可在地圖上展示。

（7）添加圖層后會出現上述的黑邊或者黑色背景，想要不出現須得對新加的圖層進行裁剪步驟如下

繪制好了需要顯示的圖層形狀后點擊關閉即可

2、創建MPT文件

（1）在工具欄中選擇“create MPT”

（2）點擊“Start MPT”

（3）創建完成，點擊OK

（4）在完成之后可以點擊 “View In 3D”菜單預覽效果

3、發布成網絡的MPT

（1）啟動TerraGate Manager，將選項卡切換至“Terrain Service”，并選擇選項卡中的“Terrain Databases”，點擊“Terrain Service Settings”進行添加

（2）在打開的窗口中，選擇“Terrain Databasse Directories”，并點擊“Add” 按鈕

（3）選擇剛生成好的mpt的文件路徑（參考2.2創建mpt文件）

（4）點擊“應用”后，提示是否需要重啟服務，點擊“是”

（5）成功啟動

（6）這時候就可在服務列表中查看到我們剛添加的服務
